不同的電流傳感器和電流互感器可用于這些不同的方法，每種都適用于測量環境和要測量的電流范圍。例如，測量微安(µA)的要求與測量數千安培的要求大不相同。下面將研究每種傳感器類型，并描述其工作原理及其應用。

　分流器可以通過內部或外部信號調節器進行隔離，但它們本身并不是隔離的。測量電流的方法主要有兩種：

　一、通過直接接觸電流和分流測量

?。?）直接接觸電流

　測量電流最常見的方法是將電流表（一種測量電流的儀表）或分流電阻與電路串聯。電流表或電流表分流器實際上只不過是一個高精度電阻器。當在電路上放置一個精密電阻器時，它會出現電壓降。分流傳感器的輸出由數據采集系統測量，該系統應用歐姆定律來確定流經電路的電流強度。

　請注意，給定電流表能夠測量的最大電流范圍受其電阻值的限制。因此，一種常見的做法是增加一個額外的并聯分流電阻，以增加測試設備的最大測量范圍。

　這種限制就是為什么直接連接到電路的電導體更廣泛地用于低電流應用，但很少用于高電流應用，在這些應用中，電流鉗和柔性線圈等間接測量傳感器更為普遍。

?。?）分流電流測量

　當您將低歐姆電阻器與電路并聯時，電流會流過分流電阻器-R-并產生電壓降。

　可以測量這個下降并應用歐姆定律來計算電流。

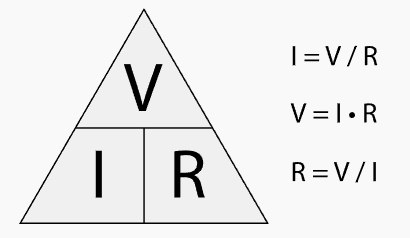

　歐姆定律描述了電壓(V)、電流(I)和電阻(R)之間的關系。如果知道其中三分之二，可以通過簡單的算術輕松計算出第三個。上圖說明了歐姆定律可以表達的三種方式：

　I=V/R或V=IR或R=V/I

　因此，如果知道電壓（壓降）和電阻，可以使用I=V/R計算電流。

　分流電阻應選擇合適的電壓范圍和電流范圍，因?yàn)樽柚堤髸?huì)影響測量，而且隨著電阻發熱，還會浪費能量和使測量失真。這種能量損失等于：

　I2*R

　此外，電阻器的精度也是一個重要因素，因?yàn)樗苯佑绊憸y量本身的精度。

　二、測量電流的電磁場或通量

　因?yàn)殡娏骺偸菚?huì)產生一個與電流量成正比的磁場，所以可以使用各種傳感器來測量這個磁場，從而測量電流。
